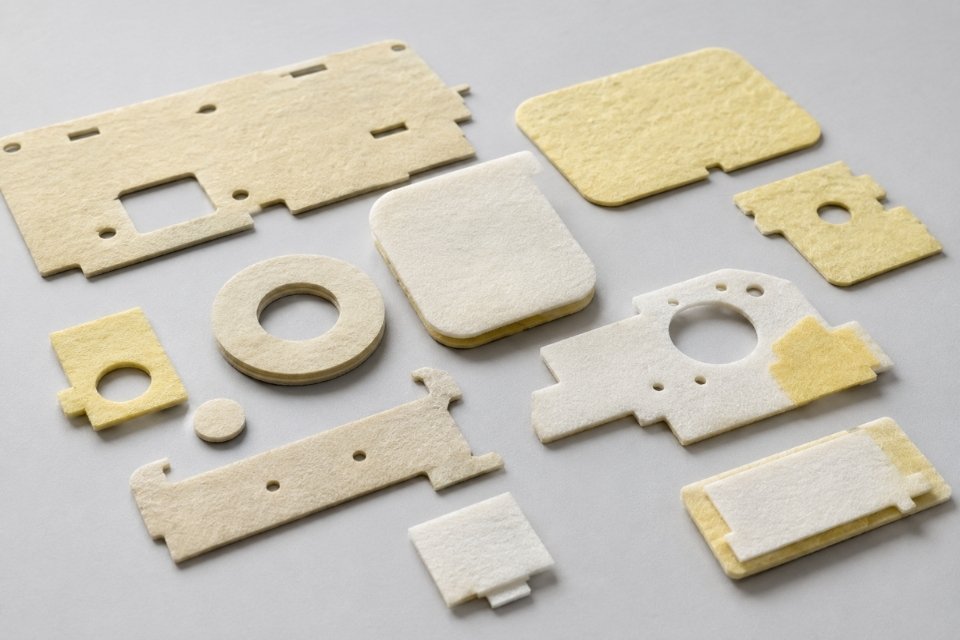

アラミド繊維・特殊不織布の加工｜耐熱・絶縁・保護部材としての活用

電気自動車や蓄電システムに使われる電池部材では、限られたスペースの中で、熱・電気・振動から部品を守る設計が求められます。そこで活用されているのが、アラミド繊維を用いた紙状材料や特殊不織布です。

これらは耐熱性や電気絶縁性、機械的な強さを備える一方、一般的なフィルムとは異なる加工上の注意点があります。特に、毛羽立ちや端面の乱れ、繊維くずの発生を抑えながら形状加工することが重要です。

本記事では、アラミド不織布の特徴と、電池・車載部材として使用する際の加工ポイントを解説します。

アラミド繊維・特殊不織布とは

アラミド繊維は、芳香族ポリアミドからつくられる高機能繊維です。大きくメタ系とパラ系に分けられます。

種類	主な特徴	主な用途
メタ系	耐熱性、難燃性、電気絶縁性	絶縁紙、耐熱シート
パラ系	高強度、耐摩耗性、耐衝撃性	補強材、保護材

紙状や不織布状に形成すると、薄く軽いシートでありながら、耐熱層、絶縁層、補強層として組み込みやすくなります。ただし、同じアラミド不織布でも、密度、目付、厚み、繊維の結合方法によって加工性は異なります。材料名だけで判断せず、メーカーや品番まで確認することが大切です。

電池・車載分野では、次のような部材への活用が考えられます。

部材として使用する際は、材料単体の性能だけでなく、取り付け位置へ収まる形状精度や、穴・切り欠き部分の端面品質も重要です。

毛羽や繊維片が残ると、組み立て作業の妨げになるほか、異物を嫌う工程では品質上のリスクにつながります。

不織布は繊維が絡み合った構造のため、刃物の切れ味や加工条件が合っていないと、繊維が切断されずに引っ張られ、端面の毛羽立ちやほつれが発生します。

特に、細い切り欠き、小径穴、角の多い形状、幅の狭い部分では、局所的に繊維が抜けたり、端面が乱れたりしやすくなります。

対策には、材料の厚みや密度に合わせた刃型の選定、刃先の管理、適切な圧力設定が欠かせません。圧力が強すぎると材料がつぶれ、不足すると切り残しが生じます。

そのため、図面上の寸法だけで判断せず、実材で試作し、端面・変形・毛羽立ちを確認することが重要です。

アラミド不織布の加工では、切断時に発生する繊維くずや粉塵への配慮も必要です。

加工から出荷まで、次の点を確認します。

粘着テープや絶縁フィルムと貼り合わせる場合は、粘着剤のなじみ方や貼合時の伸び・しわにも注意します。

材料を貼り合わせてから抜く方法と、個別に加工して組み合わせる方法では仕上がりが異なるため、最終用途や必要精度に応じた工程設計が必要です。

試作から量産へ移行する際は、次の情報を加工会社と共有しておくと、品質条件を整理しやすくなります。

特に外観や毛羽の許容範囲は、図面だけでは判断しにくい項目です。限度見本や写真を用いて認識を合わせておくと、量産時の品質を安定させやすくなります。

アラミド繊維や特殊不織布は、耐熱・絶縁・保護といった複数の役割を担える材料です。一方で、毛羽立ち、粉塵、端面品質、貼り合わせ時の変形には注意が必要です。

スワコーでは、フィルム、不織布、粘着テープなどの材料特性を確認しながら、スリット加工、抜き加工、貼り合わせなどの工程を検討しています。

アラミド繊維や特殊不織布を用いた耐熱・絶縁・保護部材について、形状設計や試作、量産方法でお困りの際は、図面や材料サンプルとあわせてご相談ください。
