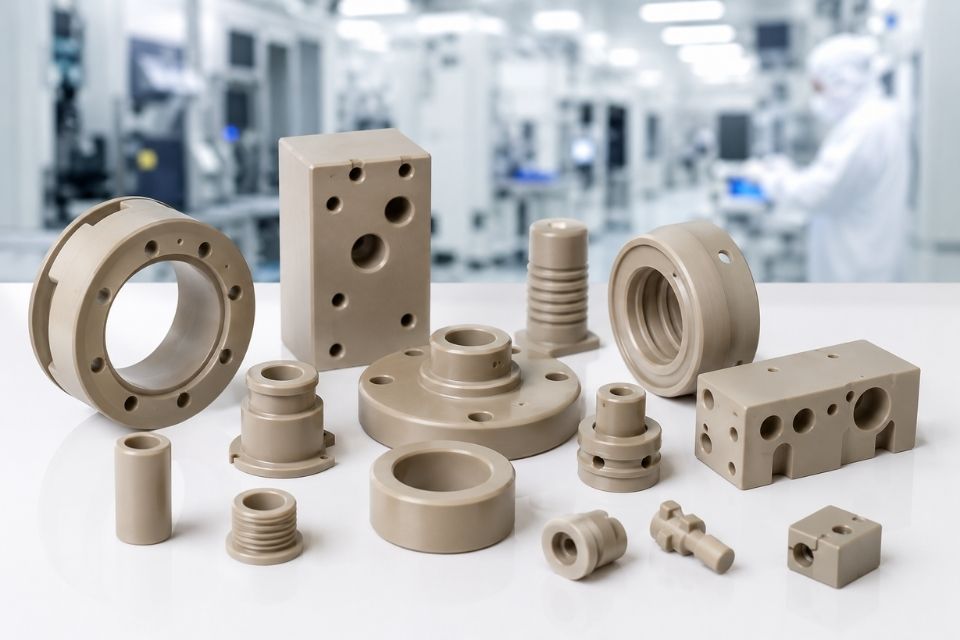

半導体製造装置の耐薬品・高絶縁を支える樹脂パーツ加工｜PEEK材の精密切削

半導体の生産ラインでは、装置内部にある小さな樹脂パーツひとつの精度が、装置全体の歩留まりを左右することがあります。
強酸・強アルカリの薬液、わずかな放電も許されない絶縁環境、そして高い清浄度。
この3つの条件を同時に満たす材料として選ばれているのが、高機能樹脂（スーパーエンプラ）のひとつである「PEEK（ポリエーテルエーテルケトン）」です。

一方でPEEKは、材料として優れている分「加工が難しい樹脂」でもあります。
硬く熱に強いぶん、切削条件を誤ると寸法がわずかにぶれたり、穴あけ時にバリや欠けが出たりしやすいのです。
本記事では、

• 半導体製造装置向け樹脂パーツにPEEKが選ばれる理由
• 対応材料の使い分け
• 精密加工で押さえておきたいポイント

を、部品調達担当者の視点に沿って解説します。

半導体製造装置の樹脂パーツに求められる3つの条件

半導体の回路形成プロセスでは、金属パーツがそのまま使えない場面が数多くあります。

耐薬品性・耐腐食性
エッチングや洗浄工程では、酸・アルカリ・有機溶剤が日常的に使用されます。
金属では腐食してしまう箇所に樹脂パーツを配置することで、薬液の浸透や腐食による発塵（パーティクル）を防ぎ、装置の稼働寿命を延ばします。

高絶縁性・低アウトガス性
微細な回路パターンを扱う装置内部では、わずかな放電やリークが不良の直接原因になります。
加えて、真空環境で使われる部材では、ガス放出（アウトガス）の少なさも重要な選定基準のひとつです。

寸法安定性
温度変化や薬液への接触を繰り返しても、パーツの寸法がずれないことが求められます。
ここでは樹脂そのものの物性だけでなく、「どう削るか」という加工技術の差が製品品質に直結します。

PEEKはこれら3条件をバランスよく満たす数少ない樹脂で、連続使用温度は250℃前後、融点は340℃を超えるとされ、酸・アルカリ・有機溶剤への耐性や低アウトガス性を備えています。
だからこそ、ウエハ搬送治具や絶縁パーツ、シール・ガスケット周辺部品など、装置内の要所で採用が広がっています。

PEEK以外の樹脂も選択肢に｜材料の使い分け方

「半導体装置向け＝PEEK一択」というわけではありません。求める性能や薬液の種類、コストのバランスによって、最適な樹脂は変わります。

どの材料が最適かは、実際に触れる薬液の種類・濃度・温度条件や、求める絶縁性能、コスト・納期のバランスによって変わります。
「PEEKで検討していたが、実は別の樹脂の方が適している」というケースも珍しくないため、材料選定の段階からご相談いただくことをおすすめしています。

穴あけ加工と面粗度で押さえておきたいポイント

PEEKは硬度が高く熱伝導率が低いため、切削時に発生した熱が逃げにくく、刃先付近に熱がこもりやすい性質があります。
送り速度や回転数の条件出しを誤ると、加工面が焼けたり、寸法が加工後にわずかに変化したりすることがあります。

特に注意が必要なのが穴あけ加工です。
厚みのある板材への深穴加工や、微細な流路を構成する多穴加工では、切りくずの排出不良による熱こもりや、それに伴うバリ・穴径のブレが起きやすくなります。
段階的に穴を仕上げていく送り方や、材料ごとに最適化した工具・切削条件の管理が、穴径公差を守った安定加工の鍵になります。

表面の仕上がり（面粗度）も、用途によって求められるレベルが異なります。
一般的な機構部品であれば通常の精密切削の範囲で十分ですが、Oリング接触面やシール面のように薬液の漏れを防ぐ役割を持つ箇所では、より滑らかな面粗度が求められる傾向にあります。
図面上の寸法公差だけでなく、「その面が何のためにあるのか」を踏まえた加工条件の設定が重要です。

どんな薬液・環境での使用を想定するか

半導体製造装置向けの樹脂パーツが実際に触れる薬液は、工程によってさまざまです。
エッチング工程での酸・アルカリ系薬液、洗浄工程での有機溶剤、めっき工程での薬液など、常温での使用から高温下での連続使用まで条件は幅広く存在します。

同じ「耐薬品性」という言葉でも、想定される薬液の種類・濃度・温度によって適した材料や加工条件は変わってきます。
使用環境の情報をできるだけ具体的に共有いただくことが、最適な材料選定・加工条件の提案につながります。

クリーンルーム環境での加工・検査体制

半導体分野の部材で特に嫌われるのが、加工くずや微細な異物の混入です。
スワコーでは管理されたクリーンルーム環境で加工から検査までを行い、装置メーカー様が求める清浄度基準に対応しています。

検査面では、寸法検査（測定機器による公差確認）や外観検査（傷・バリ・異物の有無の確認）を基本としつつ、用途に応じて必要な検査項目をお客様と相談しながら決定しています。
図面通りの寸法だけでなく、「装置に組み込まれてから性能を発揮できるか」まで見据えた品質管理を心がけています。

耐薬品・高絶縁部品は「材料選定」と「精密加工」の両輪で

半導体製造装置向け樹脂パーツの耐薬品性・高絶縁性は、PEEKをはじめとする樹脂の物性選定と、それを設計どおりの寸法・面粗度に仕上げる加工精度がそろって初めて機能します。

スワコーでは、PEEKをはじめPTFE・PPS・PIといった扱いの難しい高機能樹脂の精密切削加工に対応しています。
薬液の種類や絶縁性能に応じた材料選定のご相談から、穴あけ加工・面粗度の管理、クリーンルームでの加工・検査体制まで、装置メーカー様の課題に合わせてご提案いたします。

「PEEK以外にどの樹脂を選べばよいか分からない」
「薬液に触れる穴あけ加工やシール面の面粗度を安定させたい」
という段階からでも、図面や使用条件とあわせてお気軽にお問い合わせください。
