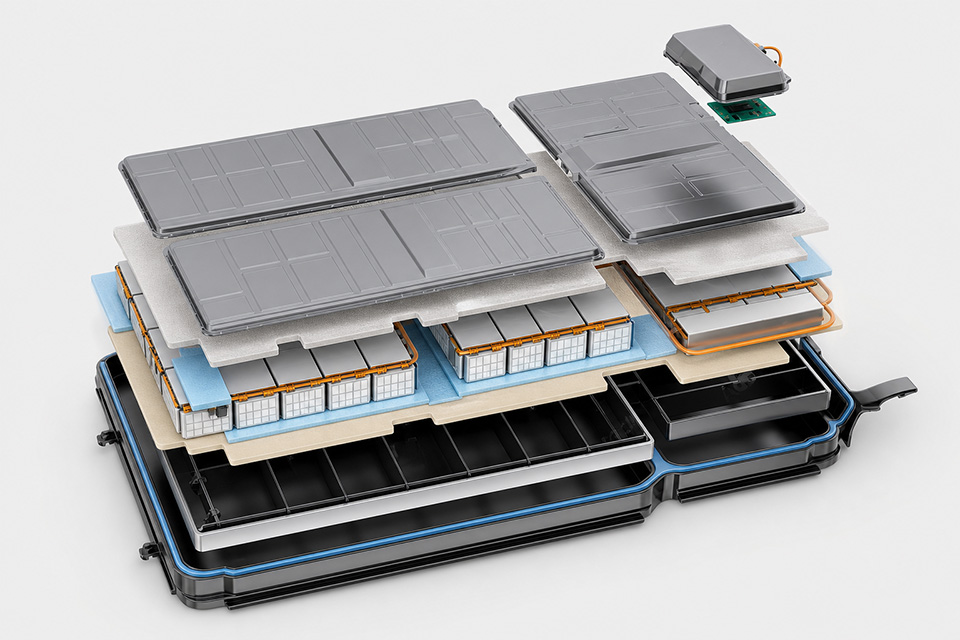

EV用バッテリーパックの安全性を高める加工部材｜断熱・絶縁・放熱の整理

EV用バッテリーパックの設計では、エネルギー密度や航続距離だけでなく、「万一のときに被害を広げない構造」が強く問われます。
セル単体の性能が上がるほど、パック全体で熱と電気をどう制御するかという設計課題は重くなっていきます。

パックを構成する部材には、断熱・絶縁・放熱・難燃といった複数の役割があり、それぞれ求められる素材も加工精度も異なります。
個々の部材は把握していても、パック全体として整理する機会は意外と少ないのではないでしょうか。

本記事では、EVバッテリーパックに使われる加工部材を機能別に整理し、設計段階で押さえておきたい考え方をまとめました。

バッテリーパックに求められる4つの機能

安全性に関わる部材は、大きく次の4つの機能に分けて考えると整理しやすくなります。

これに加えて、走行中の振動や衝撃を吸収する緩衝材も、セルの損傷を防ぐという意味で安全部材の一つに数えられます。

設計の難しさは、断熱と放熱が真逆の性質を求める点にあります。
熱暴走の連鎖を止めるにはセル間を熱的に遮断したい一方で、通常使用時の発熱は速やかに逃がさなければ、電池の劣化や出力低下を招いてしまいます。

そのため実際のパックでは、次のような役割分担で設計されるケースが一般的です。

つまり「どこを遮り、どこを通すか」を方向で分けることが、両立の出発点になります。
部材単体のスペックではなく、熱の流れ全体で考える視点が欠かせません。

これらの部材は、素材選定が終われば完成というわけではありません。
パック内に組み込む形状へ加工する工程が、そのまま安全性能に直結します。

たとえば絶縁フィルムでは、抜き加工で生じたわずかなバリが異物や突き刺しの起点となり、絶縁性能を損なうおそれがあります。
断熱材やフォーム材では、厚みのある柔らかい素材を潰さずに寸法通り抜く技術が問われます。

また、限られたパック内スペースに収めるには、公差の管理も重要です。
数十ミクロン単位のズレが積み重なれば、組み付け時の浮きや位置ズレにつながりかねません。

スワコーでは、こうした薄物・軟質材の精密抜き加工に加え、複数素材を貼り合わせるラミネート加工や、金型を使わないレーザー加工にも対応しています。
試作段階では形状の作り込みを柔軟に、量産段階では安定供給を——という進め方が可能です。

部材のご相談時には、次の内容をお知らせいただけると、具体的な提案につなげやすくなります。

EV用バッテリーパックの部材は、一つひとつが独立しているようで、実際には熱・電気・機械的な保護が互いに関係し合っています。
個別の材料選定に入る前に、パック全体で機能を整理しておくことが、後戻りの少ない設計につながります。

スワコーは、リチウムイオン電池向けの絶縁フィルム、セル間断熱材、耐火部材、緩衝材、グラファイトシートといった各種部材の加工に取り組んでいます。
素材の選定段階から加工性を踏まえたご提案が可能です。

「この素材は抜けるのか」
「この形状で量産できるのか」
といった段階のご相談でも構いません。
EVバッテリーパックの部材加工でお困りの際は、ぜひスワコーまでお気軽にお問い合わせください。
