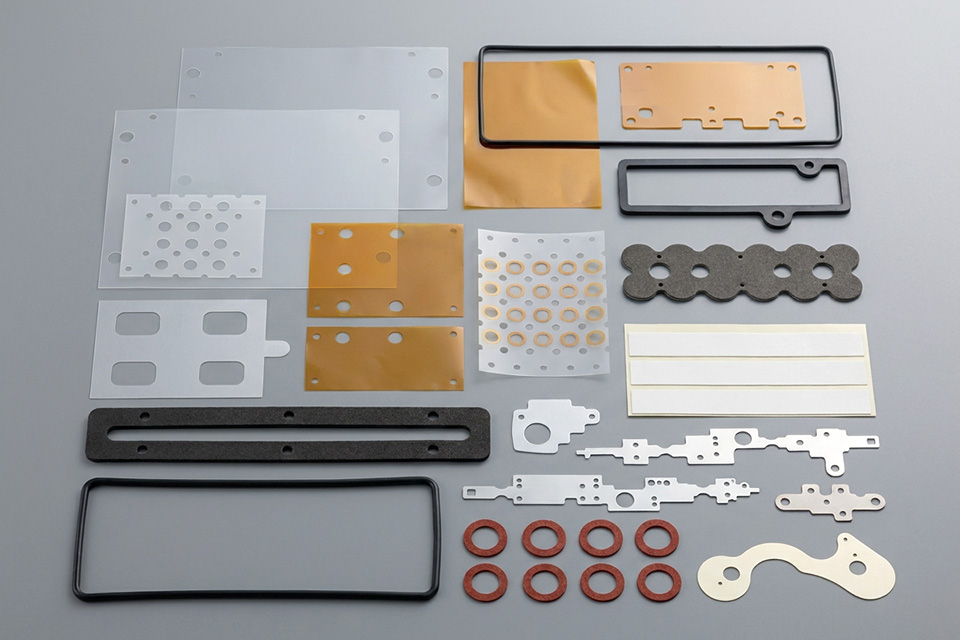

電子部品の絶縁スペーサー加工｜小型化・高密度実装に必要な精密加工技術

電子機器の小型化・薄型化が進むなかで、基板や部品の間に生じるわずかな隙間をどう扱うかは、設計上の重要なテーマになっています。

部品同士が近接すれば、絶縁距離の確保、放熱経路の設計、組み立て時の位置決めなど、考慮すべき条件が一気に増えていくものです。
こうした課題に対して使われる部材のひとつが「絶縁スペーサー」です。

本記事では、電子部品向けの絶縁スペーサーについて、素材の考え方から加工方法の選び方、相談前に整理しておきたい情報までを解説します。

絶縁スペーサーが担う3つの役割

絶縁スペーサーは、単に「隙間を埋める部品」ではありません。
電子機器の中では、複数の機能を同時に受け持っています。

• 電気的な絶縁：
  導電部同士の接触や沿面放電を防ぎ、必要な絶縁距離を確保する
• 機械的な位置決め・間隔保持：
  基板と筐体、部品と部品の間隔を一定に保つ
• 応力の緩和：
  組み付け時の締結圧や、熱膨張差による応力を受け止める

とりわけ高密度実装が進む機器では、限られた厚みのなかでこれらを両立させる必要があります。
数百μm単位の薄いフィルムスペーサーが選ばれるのは、こうした背景があるためです。

素材別に見た絶縁スペーサーの特徴

絶縁スペーサーの素材は、要求される耐熱性、絶縁性、機械特性によって選定されます。
代表的な樹脂フィルム・シート材の特徴を整理します。

同じ「絶縁材」でも、厚み、表面処理、粘着層の有無によって加工性は変わります。
素材選定の段階で加工会社に相談しておくと、後工程での手戻りを減らせるでしょう。

小型化・高密度実装が加工に求めるもの

基板上の部品間隔が狭くなるほど、スペーサーに求められる形状は複雑になります。

微細な穴、細幅の桟、鋭角部を含む異形状——こうした形状を、薄いフィルムで安定して抜くには相応の加工技術が必要です。
加工時に生じるバリや変形は、そのまま実装不良や絶縁性能の低下につながりかねません。

精度を左右する主なポイントは次のとおりです。

• 端面品質：
  バリや毛羽立ちは異物発生源となり、狭ピッチ部では特にリスクになる
• 寸法安定性：
  フィルムは張力や温度でわずかに伸縮するため、加工条件の管理が欠かせない
• 積層時の位置精度：
  粘着材や複数素材を貼り合わせる場合、層ごとのズレを抑える必要がある

加工方法の選び方

絶縁スペーサーの加工では、形状・数量・要求精度に応じて工法と型を使い分けます。

試作や小ロットでは、金型費用を抑えやすいトムソン型やピナクル型が候補になります。
形状変更が発生しやすい開発初期には、こうした柔軟性の高い方式が向いています。

一方、量産フェーズでは、ロール材を連続して打ち抜くロール加工（ロータリー加工）が有効です。
素材を止めずに加工できるためタクトタイムが短く、数量が増えるほど1個あたりの加工賃を圧縮できます。
また回転刃が「点」で触れてカットするため、端面が整いやすい点も、絶縁部材との相性が良い理由です。

スワコーでは内製での型製作に対応しており、試作から量産まで一貫して工法を組み立てることが可能です。

設計段階からの相談が最適解につながる

絶縁スペーサーは小さな部品ですが、機器の信頼性を左右する重要な役割を担っています。
素材の選定、形状の作り込み、加工方法の選択、そして納品形態まで、それぞれが最終的な品質とコストに影響します。

図面が固まる前の段階でご相談いただければ、加工しやすい形状への微調整や、歩留まりを高める材料取りのご提案も可能です。

「この形状で薄いフィルムを抜けるのか」
「量産時のコストを下げたい」
「複数素材を貼り合わせた構成にしたい」
といった課題をお持ちでしたら、ぜひスワコーの精密抜き加工テクノロジーにご相談ください。
