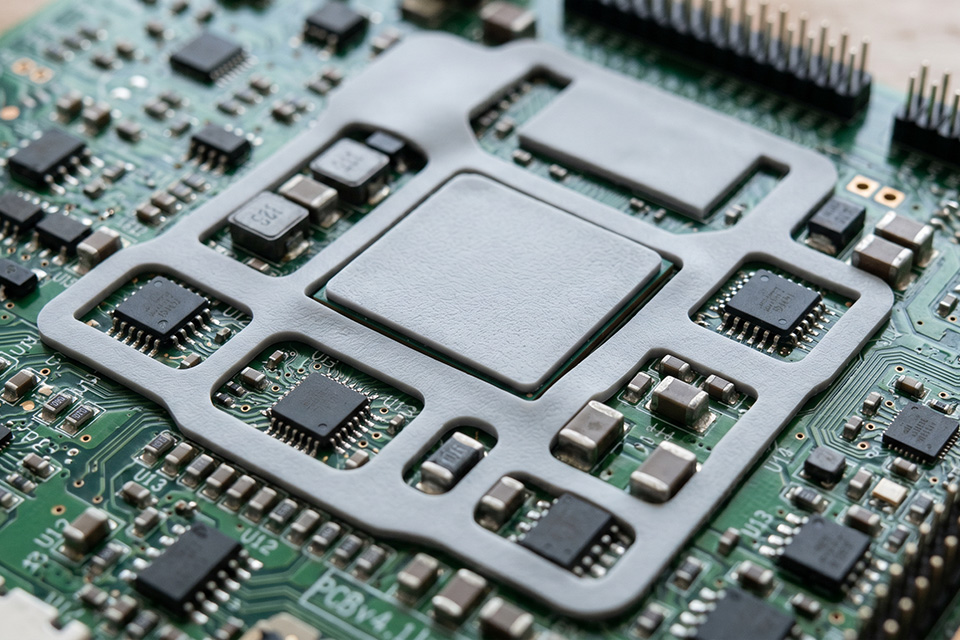

シリコーン系熱伝導シートの加工｜厚み・柔らかさ・抜き精度を両立するには

電子機器の高性能化や車載バッテリーの大容量化が進むなかで、「発熱をどう逃がすか」は設計の成否を左右するテーマになっています。
CPUやGPU、パワー半導体、リチウムイオン電池などは、動作温度が上がるほど性能や寿命に影響が出やすくなります。

そこで発熱部品とヒートシンク（放熱板）の間に挟み、熱を効率よく伝える役割を担うのが、シリコーンシートを中心とした熱伝導シート（TIM：Thermal Interface Material）です。
放熱材として広く使われる一方、この材料は「柔らかい」「厚みがある」「表面に粘着性がある」という、加工の難しい特性を併せ持ちます。

本記事では、熱伝導シート加工でつまずきやすいポイントと、精度を両立させるための勘所を整理します。

熱伝導シートが放熱で果たす役割

発熱部品と放熱板の接触面には、目に見えない微細な凹凸や空気層が存在します。
空気は熱を非常に伝えにくいため、この隙間を埋めなければ、せっかくの放熱設計も十分に機能しません。

熱伝導シートは、この空隙を柔軟に埋めて熱の通り道をつくる部材です。
シリコンにフィラー（熱伝導性の充填材）を配合することで、高い熱伝導率と柔らかさを両立させています。

EVの電池冷却では、セルやモジュールと冷却プレートの間に大面積で敷き込むギャップフィラーとしても採用が広がっています。

TIM加工が難しい3つの理由

熱伝導シートの加工が一般的なフィルムと異なるのは、材料そのものの性質にあります。

これらは単独ではなく、複合して現れる点が厄介です。
柔らかく厚い材料を、変形させずに狙った寸法へ仕上げるには、材料特性を踏まえた加工設計が欠かせません。

柔らかく厚い材料をきれいに抜くための要点

シリコーンシートの抜き精度を安定させるうえで、特に重要になるのが次の3点です。

• 刃型の選定と切れ味の維持：
  厚みや硬度に合った刃を選び、切れ味を保つことでバリや変形を抑えられます。
  試作段階では、コストを抑えやすい刃型で形状を検証する進め方も有効です。
• 材料の固定と送り制御：
  柔らかい材料は張力や押さえ方でわずかに伸縮します。
  安定して固定することで、寸法のばらつきを小さくできます。
• 台紙・キャリアフィルムの活用：
  粘着面を台紙で保護したまま加工すれば、剥離不良や刃への付着を軽減しやすくなります。
  ハーフカットで必要な部材だけを剥がせる形にすると、後工程の扱いもスムーズです。

放熱設計全体を見据えた加工へ

熱対策部品は、熱伝導シート単体で完結しないケースも少なくありません。
たとえば熱拡散用のグラファイトシートを他材料と貼り合わせるラミネート加工や、発熱量の大きい部品向けのヒートパイプ・ベイパーチャンバー（VC）まで含めると、選択肢は大きく広がります。

スワコーでは、シリコーン系・アクリル系の放熱ゴムシートのカット加工に加え、グラファイトシートのラミネート加工にも対応しています。
LEDやECU、CPU・GPU周辺、蓄電池、基地局など、シビアな放熱が求められる用途での加工実績を重ねてきました。
材料の選定から形状・数量に応じた工法まで、放熱設計全体を見据えたご提案が可能です。

加工相談前に整理しておきたい情報

熱伝導シートの加工をご相談いただく際は、次の情報があると具体的な検討が進めやすくなります。

「柔らかい熱伝導シートがうまく抜けない」「厚みのある放熱材を安定した寸法で量産したい」といった課題は、材料に合わせた加工設計で解決できるケースが多くあります。

TIM加工でお悩みの際は、ぜひスワコーの精密抜き加工技術をご活用ください。
