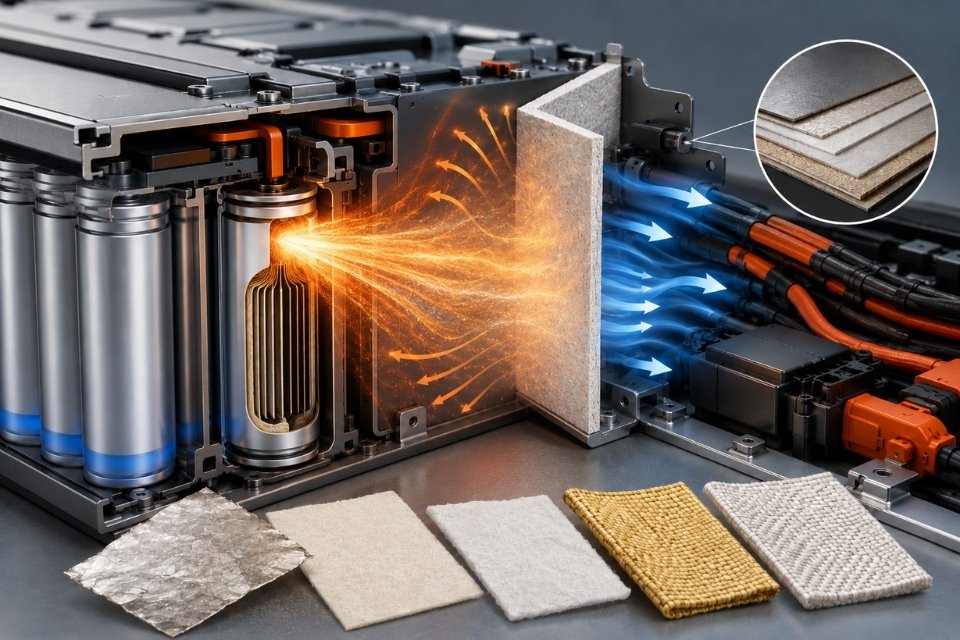

リチウムイオン電池のベント対策｜高温ガスから周辺部品を守る耐火部材

電気自動車（EV）や蓄電システムの高エネルギー密度化が進むなか、リチウムイオン電池の安全設計では、熱暴走の抑制と並んでベント（安全弁）作動時に噴出する高温ガスへの対策が重要なテーマになっています。

セル内圧が限界を超えたときにベントが開いて内圧を逃がすのは、破裂を防ぐ正しい挙動です。しかしその瞬間に放出されるガスは高温で、周囲の部品や配線を一気に傷めるおそれがあります。「リチウムイオン電池のベント対策」とは、この噴出ガスの熱と勢いをどう受け止め、隣接部品やパック全体を守るかという設計課題です。

本記事では、電池パック設計者・安全評価のご担当者に向けて、噴出ガスのリスクと対策材料、そしてそれを設計どおりに配置する加工技術を整理します。

なぜ「ベント対策」が独立した設計課題になるのか

熱暴走対策とベント対策は関係が深い一方、守る対象が異なります。

熱暴走対策：あるセルの異常発熱を隣接セルへ「伝えない・遅らせる」断熱・遮熱が主眼
ベント対策：ベントから吹き出す高温ガスと火炎の噴流を受け止め、その先の部品・筐体・配線を守ることが主眼

同じ耐熱部材でも、面でゆっくり伝わる熱を遮る用途と、局所に吹き付けるガスジェットを正面で受ける用途では求められる特性が変わります。ベント対策では局所高温・短時間・高流速に耐えられるかが評価の分かれ目です。

ベント噴出ガスがもたらす主なリスク

発生するのは「熱」だけではありません。評価の観点では、次の3つを分けて考えると整理しやすくなります。

局所的な高温ダメージ：噴出ガスは数百℃、条件次第でそれ以上に達し、特定部位へ集中して吹き付けます。樹脂部品やハーネスは短時間で変形・損傷しうるため、吹き出し方向に何があるかを前提に部材を配置する必要があります。
導電性異物・電解液の飛散：放出された電解液や炭化微粒子が絶縁部に付着すると、二次的な短絡の起点になり得ます。耐熱性に加え、絶縁性を保てる材料選定が重要です。
内圧上昇と火炎の抜け道管理：急激な圧力上昇に耐えつつ火炎を意図しない方向へ漏らさない、「どこで受け、どこへ逃がすか」という流路設計が安全性を左右します。

まず「自社セルのベント作動時に、どの部位へ・何℃のガスが・どのくらいの時間吹き付ける想定か」を押さえると、以降の材料・厚み・配置の判断がぶれにくくなります。

ベント対策に用いられる主な耐火・断熱材料

スワコーでは、車載用Liイオン電池のベント対策部品として、扱いの難しい耐熱・無機系材料を中心に加工しています。

材料	特徴	主な役割
マイカ（雲母）	約1,000℃クラスでも絶縁性と形状を保ちやすい。反面、割れ・欠けが生じやすい	火炎・高温ガスを正面で受ける耐火バリア
断熱紙	薄手で、狭い隙間にも配置しやすい	局所遮熱、部品間のクッション兼断熱層
無機繊維シート	高温に強く、隙間にフィットする柔軟性	セル間・パック内の遮熱、充填
アラミド繊維	耐熱性と柔軟性を両立。繊維状で加工難易度は高め	柔軟性が求められる部位の遮熱
ガラスクロス	高温ガスへの遮熱性と、複雑形状への追従性	ダクト形状・隙間へのフィット

いずれも一般的な樹脂フィルムでは代替が難しく、「割れやすい」「繊維状でバリが出やすい」「厚みがある」など扱いにくい材料ばかりです。ベント対策の実力は、材料性能と同じくらいこの扱いにくい材料を設計どおりの形状に仕上げられるかにかかっています。

「材料選定」と同じく重要な「配置」と「加工精度」

ベント対策部材は、わずかな隙間・ズレ・端面の欠けが弱点になります。ここが加工メーカーの技術が問われる領域です。

精密抜き加工：金型技術によるバリレス・テーパーの端面仕上げが特徴。マイカのように割れやすい材料でも、微細な穴あけや切り欠きを施しつつ、欠け・バリを抑えて安定供給を狙います。複雑な流路形状も金型設計で対応します。
ラミネート・複合加工：断熱材と金属箔などを積層し、遮熱と遮炎を1枚に集約して組立工程の簡素化に寄与。クリーンルーム内ラミネートで気泡・異物の巻き込みを抑えます。
厚物・柔軟材への対応：耐熱スポンジ・耐熱ゴムのような厚物でも、寸法精度を保ったダイカットが可能で、気密が求められるシール部材でも断面の歪みを抑えます。

「その形状は割れやすい材料で成立するか」「公差はどこまで必要か」を早期に加工側と共有すると、試作の手戻りを減らせます。図面が固まる前のご相談が、結果的に最短ルートになります。

車載品質を支えるクリーンルームと一貫体制

絶縁性能に影響する塵埃・異物は、ベント対策部材にとっても大敵です。スワコーはプレス加工ラインをClass 1,000〜3,000、検査工程をClass 100〜500とするクリーンルームをUVカット環境で整備し、加工から検査・梱包までを一貫管理。異物混入による性能劣化を抑え、車載品質の厳しい要求に応えます。

ベント対策は「材料選定」と「精密加工」の両輪で決まる

リチウムイオン電池のベント対策は、「高温ガスをどの材料で受け、どの位置に、どんな精度で配置するか」という材料選定と精密加工の両輪で成り立ちます。マイカ・断熱紙・無機繊維・アラミド繊維・ガラスクロスなど扱いの難しい耐熱材を、設計どおりに仕上げる精密加工技術が安全性を左右します。

「想定温度に対しどの材料が適切か分からない」「割れやすい材料で複雑な形状を成立させたい」——そうしたベント対策・耐火構造の最適化は、スワコーの精密加工テクノロジーにぜひご相談ください。
