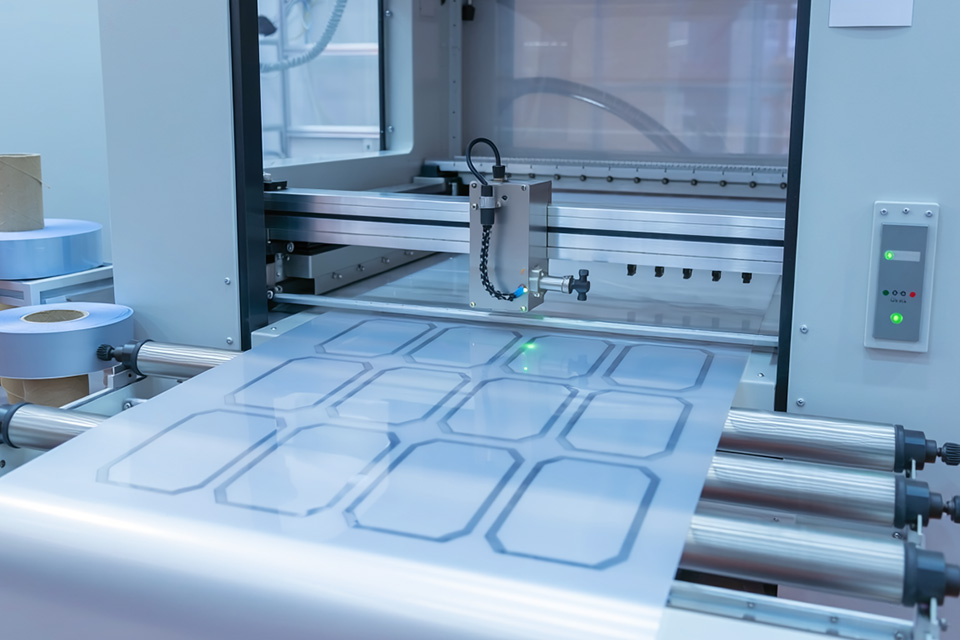

ハーフカット加工とは｜剥離紙を残してフィルムだけを抜く精密加工のポイント

部品をひとつずつ手作業で貼り付けている、組立工程に時間がかかりすぎる——こうした悩みを抱える設計・製造担当者は少なくありません。
フィルムや両面テープの供給形態を少し見直すだけで、貼り付け作業が大きく効率化できるケースがあります。その有力な手段が「ハーフカット加工」です。

本記事では、ハーフカットの基本から、自動貼付や手作業の効率化につながる価値、安定した品質で仕上げるための精密加工のポイントまでを整理します。

ハーフカット加工とは

ハーフカット加工とは、フィルムや両面テープなどの表面材だけを刃で切り、下のセパレーター（剥離紙）は切らずに残す加工方法です。
シールやラベル加工と同じ仕組みで、台紙から必要な部材だけを1枚ずつ剥がして使える状態に仕上げます。

材料を完全に切り離す「抜き落とし（フルカット）」とは異なり、台紙が連続したまま残るのが特長です。
この「台紙を残す」という一点が、後工程の扱いやすさを大きく左右します。

自動貼付・手作業の効率化につながる

ハーフカットの最大の価値は、貼り付け工程のスピードアップにあります。

従来、型でひとつずつ抜いて製品に貼っていた作業も、ハーフカットなら1枚のシートに製品を複数並べて加工できます。
たとえば1シートで10個取りにすれば、手作業の負荷は単純計算で約10分の1。単品処理からシート単位の処理へ切り替わることで、生産性が一気に高まります。

• 多面付けによる多数個取り：
  小さな製品をひとつの型に4〜5個配置し、1ショットで複数個を同時に加工
• カス上げの一括処理：
  不要部分（カス）をまとめて剥がし、製品だけを台紙に残せる
• 自動貼付との相性：
  台紙に整列した状態で供給できるため、自動機での連続貼付にもつなげやすい

なお、製品形状によっては抜き落としのほうが扱いやすい場合もあります。
たとえばドーナツ状の製品では内側のカスを1枚ずつ手で上げる必要があるため、あえてフルカットにして台紙ごと処理するほうが効率的なこともあります。
用途と後工程を踏まえた使い分けが大切です。

精密加工のポイント

ハーフカットの仕上がりを決めるのは、刃の切り込み量のコントロールです。
表面材だけを切り、台紙には刃を入れすぎない——ミクロン単位の調整が求められます。

• 台紙への刃入れは40〜50%が目安：
  表面材を確実に切りつつ、台紙を貫通させない深さに整える
• 台紙の厚みで難易度が変わる：
  75ミクロンほどあれば安定するが、50ミクロン、25ミクロンと薄くなるほど管理がシビアになる
• シムテープで高さムラを補正：
  型には数〜10ミクロン単位の高さムラが出るため、当たりが弱い箇所に薄いテープを貼って個別に調整する

機械では1/100mm単位で設定可能ですが、作業者が目視で刃の入り具合を確認しながら判断する必要があります。
特に硬い層と柔らかい層が混在する多層材料は、力が吸収されて材料が伸び、切れ残りが起きやすいため注意が必要です。

スワコーでは、本番前にベースへ空打ちして刃跡を確認し、段取り用の材料で試し切りをしてから本生産に移ります。
長尺加工ではシムテープの潰れなどで切れ具合が変化するため、加工中も状態を見続けながら品質を保っています。

試作から量産まで、ハーフカットのご相談を

ハーフカット加工は、剥離紙を残すことで貼り付けや数量管理をしやすくし、組立工程の効率化に直結する加工方法です。
多面付けの設計や台紙の選び方によって、効率も品質も大きく変わります。

「組立の手作業を減らしたい」「自動貼付に対応できる形で供給してほしい」といった課題は、加工方法の見直しで解決できるケースが少なくありません。
フィルムや両面テープのハーフカット加工でお悩みの際は、ぜひスワコーまでお気軽にご相談ください。
